Mejorar la señal de un aparato WiFi que no tiene antena

Antena de lata de aluminio

Hace unos días publiqué unas antenas de cartón para mejorar la señal WiFi de un dispositivo que tiene una antena, pero ¿Y los que no tienen antena?.

Ya les había comentado que la gran mayoría de los proveedores de Internet le dan a sus clientes unos aparatos sencillos con una capacidad de cobertura muy limitada, lo suficiente para una casa mediana y nada más. Los de Infinitum, Megacable y demás dirán que es para evitar interferencias, pero la realidad es que no quieren que compartas el internet con tus vecinos para obligar a contratar el servicio.

Read more

Antena para WiFi EZ-10

antena ez10 vista frontal

Esta antena para WiFi en realidad se trata de un reflector y se coloca en la antena omnidireccional que trae integrada el punto de acceso inalámbrico y mejora la recepción al “enfocar” la recepción-emisión de datos en una dirección.

No es la quinta maravilla, ni tampoco es muy glamorosa pero funciona bastante bien. Esta sencilla antena de cartón y aluminio logrará aumentar la fuerza de la señal de un 17 a un 25%. Se que no es mucho pero pero algo es algo.

Elaboración

Su elaboración es muy sencilla, imprimes las plantillas en un cartón o se pueden calcar en uno. En mi caso un par de carpetas cumplieron con el propósito y como material reflector las forré con papel aluminio en la parte trasera.

El diseño de esta antena se llama EZ-10 y tienen la ventaja de que no es necesario comprar cables, ni conectores especiales o modificar sustancialmente el aparato (y por lo tanto no pierdes la garantía).

Antena EZ10 vista posterior
Se utiliza papel aluminio como material reflector.

Pros y Contras

Como pueden ver la construcción y elaboración de estas antenas para wifi es muy simple, casi es una tarea de preescolar, los materiales son fáciles de conseguir, el armado es muy sencillo y tiene un reducido costo de manufactura. Este consejo no solo se puede aplicar a puntos de acceso inalámbricos, también se puede aplicar a tarjetas de red inalámbricas o a las que tienen una conexión USB, de esta forma pueden ganar calidad de señal o mayor velocidad en el enlace.

USB Wifi
Tarjeta de red inalámbrica USB con antena omnidireccional.

El único inconveniente es que necesitan una antena para poder colocar el reflector y actualmente muchos ruteadores y puntos de acceso inalámbricos (como por ejemplo los de Infinitum) carecen de antenas.

La razón es muy simple, no les interesa tener una mayor área de cobertura, al contrario, son tan populares que en tu misma cuadra es probable que captes dos o tres señales, así que entre menos área abarquen mejor para el proveedor de internet.

Si algún día se te ofrece aumentar la fuerza de tu señal pues ya sabes, papel, tijeras, un poco de pegamento y manos a la obra.

Antena de televisión HD casera

Probando la detección automática de canales

Les presento el modelo más sencillo que he realizado para una antena de televisión HD casera. Los materiales son muy fáciles de conseguir y prácticamente no se requiere de herramientas especiales para su elaboración.

Anteriormente usaba una antena de conejo normal, de esas que encuentras en cualquier lado, pero por alguna razón dejó de verse bien el canal 11 el canaaal de las estreeelllas. Unas veces se veía distorsionada la imagen, otras de plano la pantalla se ponía en negro con un mensaje que decía: Señales débiles o inexistentes.

Como es el canal de las novelas mi chaparrita se vio obligada a verlas en el canal normal, que para ser honestos ya se ve con una calidad espantosa.

Busqué varios diseños en internet para hacer una nueva antena HD para la televisión. Antenas con diseños fractales, antenas aéreas con reflector, pero este fue el modelo más sencillo que pude encontrar. También se puede hacer una para las oficinas ahora que se acerca el mundial de fútbol, típico que se llevan una televisión pero no la antena.

Los materiales

  • 4 Sujeta papeles grandes, de esos que sirven para agarrar las hojas de papel que son como una pinza. Como no tenía de los grandes, los compré en una papelería local a 5 pesos cada uno.
  • 2 broches Baco, los de toda la vida, aunque yo solo uso la parte del broche que tiene una especie de canalito.
  • Un acoplador de impedancia de 75 a 300 ohms aunque supongo que en casos desesperados se puede omitir esta pieza y simplemente pelar el cable (mexicanadas pues).
  • Cable coaxial RG6, el necesario, a veces este cable se puede encontrar en las ferreterias.
  • 2 Conectores coaxiales tipo F mejor conocidos como campanas.
  • Un pedazo de madera, pero puede ser un cartón, una tira de plástico, lo que se tengan a la mano.

Elaboración.

Vista Frontal de la antena

Como pueden ver en la imagen, armar todo es muy sencillo. La tira de madera nos sirve como soporte para todos los elementos de la antena.

Los broches Baco van al centro comunicando los clips laterales y son sujetados por los mismo clips.

Las puntas del acoplador también están sujetas con los clips, una punta de cada lado.

Acercamiento al adaptador

Y claro, hay que preparar el tramo de cable coaxial para colocarle en cada extremo su conector tipo campana. Un extremo va a al acoplador y el otro a la entrada de la antena de la televisión.

Más simple ¡Imposible!.

Orientación.

Inicialmente mi plan era perforar un agujero en el trozo de madera para colgar la antena en la pared, pero mientras conectaba todo puse la antena acostada encima del mueble de la televisión ¡Y funcionó bien!.

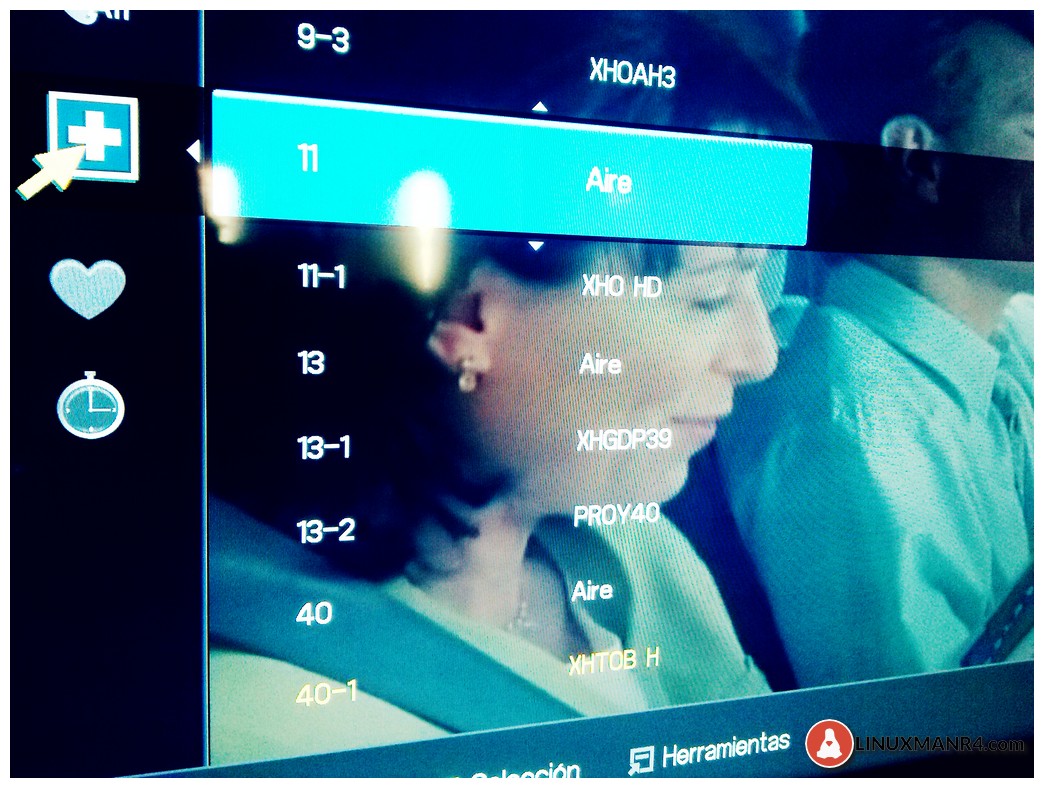

Decidí probar la detección automática de canales y me detectó los canales digitales HD y los que no lo son.

Probando la detección automática de canales

La prueba de fuego fue que anteriormente al acercarme a la televisión la señal se debilitaba y empezaba a formar esa imagen de cuadros (creo que tengo que dejar de trabajar en la planta nuclear) y el audio se detenía. Al alejarme recuperaba la señal. Ahora al acercarme no tengo ese problema, la señal se mantiene sin problemas.

Como los canales que me interesan son los canales digitales y estos se veían excelentes, pues así la dejé, encima del mueble de la televisión. Sirve que las visitas no me preguntan que es “eso” :). Este modelito funciona mejor que la Clear TV que tanto anuncian en la tele y que por alguna razón no se atreven a mencionar que es una simple antena.

Como hacer una antena de televisión

Aprovechando una oferta mundialista y en un arranque consumista de mi esposa nos compramos una televisión nuevecita !!!.

La emoción de desempacarla, armarla, encontrarle un lugar, pero oh ohh ¿Y la antena?.

Obvio fue que cuando la prendimos solo vimos estática, por un momento pareció salir la niña del aro , pero no …

Poniendo manos a la obra construí este modelo de antena:

Me gusto por su diseño simple y porque prácticamente tenía disponibles todos los materiales. Solo tuve que comprar el adaptador y listo !!!Las instrucciones completas las pueden encontrar en Maker Workshop – DTV Antenna & Steadycam on MAKE: television.

El problema es que como el diseño es de una antena de HDTV solo se ven bien los canales “altos” como el 11, el 13 y el 91, mientras que los canales “bajitos” como el 4 o el 6 no se ven bien, si logra sintonizarlos pero con demasiada “nieve”.

Ya estoy investigando como hacerle adaptaciones para que también sintonice estos canales.

Mi antena de televisión casera

Lo siguiente será prepararla para el exterior y colocarla en el techo de la casa, con eso se supone que mejorará mucho la calidad de la recepción de la señal.

Como orientar una antena de Dish en México

Un compañero de trabajo me llegó con esta pregunta ¿Como orientar una antena de Dish en México?, probablemente no tienes una buena señal o vas a cambiar de domicilio y no quieres pagar el servicio de instalación. Como me dio mucha curiosidad me puse a investigar sobre el tema.

Advierto que yo no tengo dish en mi casa, así que esta guía puede no ser del todo exacta. Una vez hechas las aclaraciones pertinentes, manos a la obra !!!!

Ubicación, Ubicación, Ubicación !!!

Lo primero que necesitamos conocer es nuestra ubicación. La forma más precisa de averiguarlo es mediante un GPS, puedes conseguir uno de esos aparatitos o revisar si tu teléfono celular cuenta con esta opción.

Si no contamos con un gps, no importa, podemos obtener nuestras coordenadas con Google Maps.

Veamos un ejemplo práctico:

Supongamos que queremos instalar una antena en la puerta de Torréon (ustedes buscarian la dirección donde van a instalar la antena), buscamos Torreón Coahuila en Google Maps y cuando encontremos el monumento damos clic con el botón derecho en Centrar el mapa aquí.

Ahora hacemos clic en donde dice Enlazar, si nos fijamos bien, el enlace que nos proporciona maps contiene las coordenadas del sitio.

Obtener coordenadas mediante Google Maps

Entonces, para la puerta de Torreón las coordenadas son : 25.576095, -103.447099.

Azimut, Elevación y Polarización.

No es ciencia espacial, bueno quizás un poco, verán hay tres aspectos a considerar en la orientación de una antena satélital :

Azimut Es la posición del plato en plano horizontal respecto del norte. Se mide en grados. Probablemente necesites una brújula para orientarte.

Elevación Es la inclinación en la que llega el haz de señal del satélite hasta nuestra antena. Se mide en grados, nos podemos ayudar con la guía que tiene marcada el soporte del plato.

azimut y elevación

Polarización, Es la rotación que debe tener el LNB respecto a la vertical del suelo. Se mide en grados. Ajustar la polarización puede ser complicado, si tiene una buena recepción es mejor omitirlo.

¿Y el satélite apá?

La antena tiene que apuntar al satélite correcto, después de googlear un poco me dicen que el satélite encargado de Dish en México es el Echostar 1 77W

Le haremos una visita a DishPointer, este sitio es una maravilla, le damos la información de nuestra ubicación y el satélite que queremos apuntar y a cambio nos dará los datos de azimut, elevación y polarización.

Coordenadas y satélite

Información de orientación de la antena

Con esta información debe de ser mucho más sencillo orientar la antena y obtener una buena calidad de señal.

Espero que este artículo les sea útil y mucho cuidado al subirse a la azotea.
