El proyecto del conmutador Elastix va viento en popa. Me acaban de llegar los teléfonos Linksys SPA922 y son una chulada.
Escribo esto como una guía de como configurarlos, de hecho se parece mucho a la configuración del SPA3102, pero vámonos por partes.
Tabla de contenidos
- Configurar una extensión en el servidor elastix.
- Conectar el teléfono y conseguir su dirección IP
- Configurar el SPA922
- Comprobando la extensión
- Configurar el horario de verano
Configurar una extensión en el servidor elastix.
Lo primero es dar de alta la extensión en el servidor Elastix (ahora Issabel), no voy a dar muchos detalles al respecto porque lo mejor es leer los dos libros que recomiendo en este artículo Construyendo un conmutador telefónico con Elastix.
Lo más importante de este paso es dar de alta una extensión SIP , su número y la contraseña (aquí le llaman Secret ).
Conectar el teléfono y conseguir su dirección IP
Conectar el teléfono no tiene mayor ciencia, puse el cable ethernet en el puerto llamado WAN y lo conecté a la energía electrica.
Una vez que arranca el teléfono presionamos el botón de Configuración (tiene forma de hoja de papel) para tener acceso al menú.
Navegamos hasta el menú 9 Network, por default el aparatito esta configurado par obtener su dirección IP de un servidor DHCP.
Más abajo podemos ver la dirección IP, en mi caso fue 192.168.0.128
Con esa dirección abrimos un navegador y veremos la página inicial de bienvenida del dispositivo.
Configurar el SPA922
Ahora si, llegó el momento chucu chucu…
Hacemos clic en Admin login y luego en Advanced y vamos a la pestaña SIP.
Vamos a la sección RTP Parameters, y modificamos el valor RTP Packet Size a 0.020
Ahora vamos a la pestaña Ext 1 y localizamos la sección Proxy and Registration.
Ajustamos los siguiente valores:
Proxy : Aquí ponemos la dirección IP de nuestro servidor elastix. Use outbound proxy: no Register: yes Register expires: 300 Make call without reg: yes Ans call without reg: yes
En la sección Suscriber Information:
User ID: El número de la extensión que configuramos Password: La contraseña de la extensión ( secret en elastix ) Use Auth ID: no
En la sección Dial Plan (un poco más abajo):
Dial Plan: (*x.|**x.|x.)
En la pestaña Phone en la sección General, ajustamos el valor del Voice mail number.
Ahí escribo el shortcode para obtener el buzón de voz de mi extensión, en mi caso es *97.
Presionamos el botón que dice Submit All Changes que esta al final de la página y hacemos «changuitos».
Comprobando la extensión
Ahora vamos a revisar si todo esta correcto, nuevamente presionamos el botón de configuración y navegamos hasta el menú 11 Status y de ahí a Ext1
Como pueden ver en la imagen dice Registered eso quiere decir que ingresó correctamente a nuestro servidor Elastix, el nombre de usuario y contraseña fueron correctos.
Además pueden ver un relojito en cuenta regresiva, ese valor lo ajustamos en Register Expires, establecí un valor corto de 300 segundos (o 5 minutos) porque estoy haciendo pruebas con el equipo, pero probablemente cuando estén instalados aumente ese valor a cada hora ( 3600 ).
Claro que no hay mejor prueba que hacer y recibir llamadas 😛
Configurar el horario de verano
Estos teléfonos muestran un reloj en la pantalla y con los cambios en el horario de verano es normal que muestren la hora incorrectamente. He probado muchas cosas pero esta es la que mejor me ha funcionado.
Primero debemos de establecer un servidor NTP, primero entramos a la página de configuración de nuestro teléfono y ya saben Admin Login y Advanced (ambos en la esquina superior derecha). Luego vamos a la pestaña System y establecemos un valor para Primary NTP Server. Yo uso un servidor local, pero también pueden usar la hora oficial de méxico cronos.cenam.mx y presionan el botón Submit All Changes.
Luego vamos a la pestaña Regional en la sección de Miscellaneous y revisamos que el Time Zone sea el correcto . También agregamos esta regla en donde dice Daylight Saving Time Rule.
start=4/1/7/2:0:0;end=10/-1/7/2:0:0;save=1
En la mayoría de México, el horario de verano empieza el primer domingo de abril y termina el último domingo de octubre. La regla ayuda a ajustar el reloj quitando y agregando una hora en esos días.

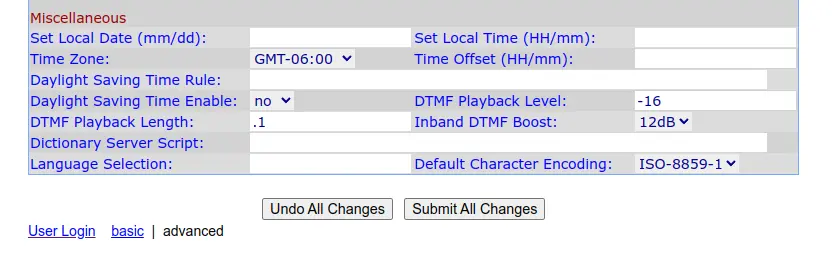

Adiós al Horario de Verano
En el 2023 se dejó de aplicar el horario de verano, así que para desactivar los cambios solo hay que dejar en blanco la Daylight Saving Time Rule y establecer el Daylight Saving Time Enable a no.
Aclaro que esta es la configuración más básica, el dispositivo tiene muchas más opciones, pero con esto es más que suficiente para iniciar a utilizar los equipos.
